Задвижки стальные клиновые литые с выдвижным шпинделем 30нж964нж1

Задвижки стальные клиновые литые с выдвижным шпинделем 30нж964нж1 — надежное решение для трубопроводных систем различного назначения. Корпус и клин из нержавеющей стали обеспечивают высокую коррозионную стойкость и долговечность при работе с агрессивными средами. Клиновой затвор гарантирует герметичное перекрытие потока, выдвижной шпиндель упрощает обслуживание. Применяется в водоснабжении, газоснабжении, нефтепроводах и промышленных системах.

Расшифровка маркировки 30нж964нж1 в клиновой литой задвижке:

30 — обозначает тип: это задвижка.
нж — корпус сделан из нержавеющей стали.
9 — управление - электропривод.
64 — это условный номер модели (внутренний индекс конструкции).
нж — уплотнительные поверхности клина и седла из нержавеющей стали. («нж» = нержавейка).
1 — исполнение по присоединению задвижки к трубопроводу, фланцевое.

Технические параметры и характеристики стальных клиновых литых задвижек 30нж964нж1

Диаметр номинальный	DN 50-1200
Давление номинальное	2,5 (25)
Температура рабочей среды, °С	от -60°С до +600°С
Климатическое исполнение	УХЛ1
Материал корпусных деталей	12Х18Н12М3ТЛ
Тип управления	Электропривод

Материалы основных деталей стальных клиновых литых задвижек 30нж964нж1

Наименование детали	30нж964нж1
Корпус	Сталь 12Х18Н12МЗТЛ
Крышка	Сталь 12Х18Н12МЗТЛ
Клин	Сталь 12Х18Н12МЗТЛ
Шпиндель	Сталь 10Х17Н13М2Т
Втулка шпинделя	Латунь
Гайка	Сталь 10Х17Н13М2Т
Шпилька, болт	Сталь 10Х17Н13М2Т
Болт откидной	Сталь 10Х17Н13М2Т
Уплотнение между корпусом и крышкой	НЖ + ТРГ
Набивка сальника	ТРГ
Маховик	СЧ
Наплавка, корпус	Сталь 10Х17Н13М2Т
Наплавка, клин	Сталь 10Х17Н13М2Т

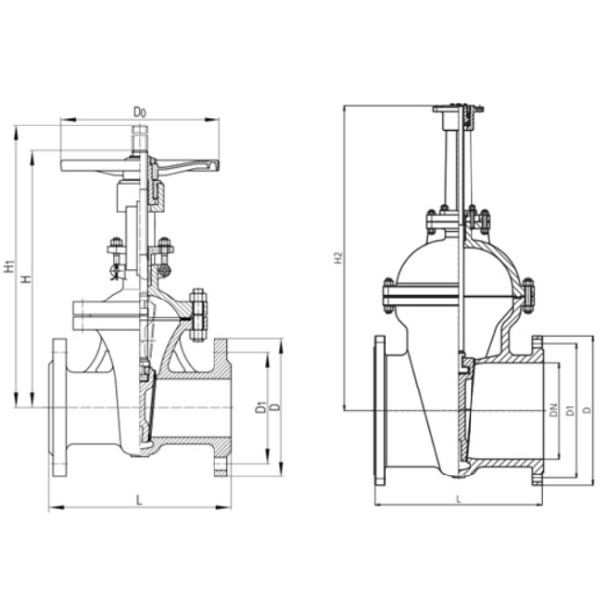

Габаритные и установочные размеры стальных клиновых литых задвижек 30нж964нж1

DN	L, мм	D, мм	D1, мм	Н, мм, не более	H1, мм, не более	Н2, мм, не более	D0, мм	Масса, кг, не более
50	216	160	125	328	388	315	240	18
80	283	195	160	380	472	334	270	26
100	305	230	190	445	560	411	270	39
125	325	270	220	527	665	481	320	83
150	403	300	250	589	754	516	350	98
200	419	360	310	712	928	636	390	153
250	457	425	370	905	1175	827	450	242
300	500	485	430	1070	1391	998	500	322
350	550	550	490	1178	1535	1280	500	435
400	600	610	550	-	-	1390	-	510
500	700	730	660	-	-	1820	-	968
600	800	840	770	-	-	2330	-	1310
700	900	960	875	-	-	2830	-	1990
800	1000	1075	950	-	-	3490	-	2508
