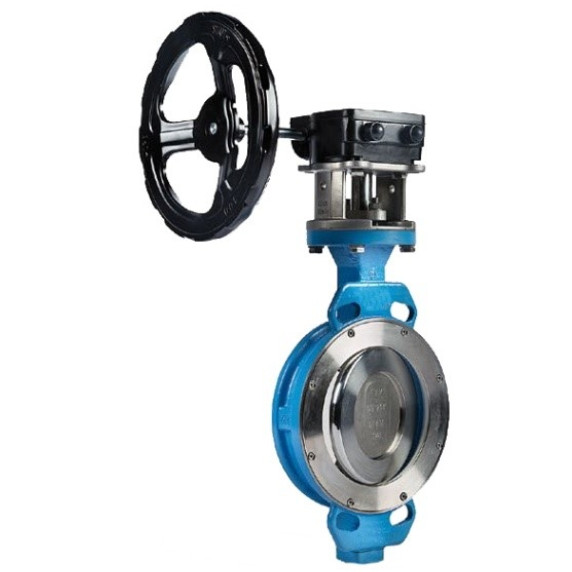

Затворы дисковые с двойным эксцентриситетом, присоединение межфланцевое с гладкими проушинами

Затворы дисковые с двойным эксцентриситетом, присоединение межфланцевое с гладкими проушинами, применяются для надежного перекрытия и регулирования потока в магистральных и промышленных трубопроводах. Корпус из углеродистой или нержавеющей стали обеспечивает прочность и устойчивость к нагрузкам, двухэксцентриковая конструкция снижает износ уплотнений и усилие управления. Межфланцевое исполнение с гладкими проушинами упрощает монтаж и демонтаж арматуры в стесненных условиях, позволяя использовать ее в компактных узлах трубопроводных систем.

Материалы основных деталей

Материалы корпуса и диска	Минимальная температура	Описание
WCB	-40°С	Углеродистая сталь для неагрессивных сред
CF8	-100°С	Нержавеющая сталь, применение в условиях агрессивной окружающей среды и при низких температурах
CF8M	-100°С	Нержавеющая сталь, применение в условиях агрессивной окружающей среды и при низких температурах
LC2	-60°С	Легированная сталь, применяется при низких температурах

Материалы манжеты	Диапазон температуры рабочей среды	Описание
PTFE	-40°С …+200°С	Универсальная химическая и термическая стойкость
PTFE+Inconel	-40°С …+200°С	Пожаробезопасное исполнение
Сталь SS304	-100°С …+450°С	Уплотнение металл по металлу, применяется при высоких температурах

Габаритные и установочные размеры дисковых затворов с двойным эксцентриситетом с гладкими проушинами PN10

DN	A	B	L	D1	n*d	Масса с редуктором, кг
50	65	175	43	125	4х18	9
65	75	190	46	145	4х18	10
80	105	195	49	160	4х18	11
100	117	215	52	180	8х18	14
125	135	250	56	210	8х18	22
150	176	270	61	240	8х22	25
200	202	320	64	295	8х22	38
250	235	355	71	350	12х22	53
300	265	385	82	400	12х22	63
350	305	415	92	460	16х22	94
400	335	470	102	515	16х26	140
500	405	535	127	620	20х26	190
600	450	610	154	725	20х30	290
700	520	680	165	840	24х30	430
800	590	750	190	950	24х33	535
900	650	800	203	1050	28х33	708
1000	720	920	216	1160	28х33	1090

Габаритные и установочные размеры дисковых затворов с двойным эксцентриситетом с гладкими проушинами PN16

DN	A	B	L	D1	n*d	Масса с редуктором, кг
50	80	175	43	125	4х18	9
65	80	190	46	145	4х18	10
80	105	195	49	160	4х18	11
100	117	215	52	180	8х18	14
125	135	250	56	210	8х18	22
150	176	270	61	240	8х22	25
200	202	320	64	295	12х22	38
250	235	355	71	355	12х26	53
300	265	385	82	410	12х26	63
350	305	415	92	470	16х26	94
400	335	470	102	525	16х30	140
500	405	535	127	650	20х33	190
600	450	610	154	725	20х39	290
700	520	680	165	840	24х39	430
800	590	750	190	950	24х39	535
900	650	800	203	1050	28х39	708
1000	720	920	216	1170	28х45	1090

Габаритные и установочные размеры дисковых затворов с двойным эксцентриситетом с гладкими проушинами PN25

DN	A	B	L	D1	n*d	Масса с редуктором, кг
50	65	175	43	125	4х18	9
65	75	190	46	145	8х18	10
80	90	195	49	160	8х18	11
100	117	215	52	190	8х22	14
125	135	250	56	220	8х26	22
150	176	270	61	250	8х26	25
200	185	320	64	310	12х26	38
250	215	360	71	370	12х30	53
300	250	395	82	430	16х30	63
350	283	455	92	490	16х33	94
400	325	480	102	550	16х33	140
500	375	580	127	660	20х39	210
600	430	640	154	770	20х39	315
700	540	720	165	875	24х45	461
800	710	820	190	990	24х45	595
900	650	800	203	1090	28х52	752
1000	720	940	216	1210	28х56	1270

Габаритные и установочные размеры дисковых затворов с двойным эксцентриситетом с гладкими проушинами PN40

DN	A	B	L	D1	n*d	Масса с редуктором, кг
50	80	175	43	125	4х18	11
65	90	190	46	145	8х18	12
80	105	195	64	160	8х18	13
100	117	220	64	190	8х22	17
125	155	260	70	220	8х26	27
150	175	320	76	250	8х26	30
200	220	330	89	320	12х30	46
250	250	370	114	385	12х33	64
300	300	435	114	450	16х33	75
350	330	480	127	510	16х33	113
400	340	535	140	585	16х39	168
500	415	610	152	670	20х45	252
600	480	630	178	795	20х52	378
700	550	730	229	900	24х52	553
800	620	810	241	1030	24х56	714
